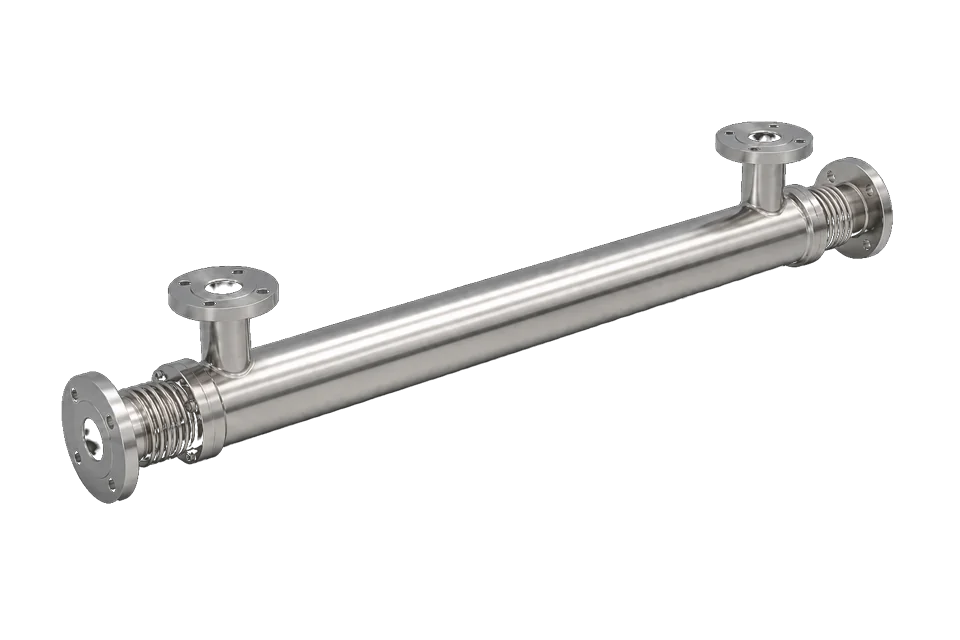

DTI · промышленное исполнение
Трубчатый аппарат для промышленных сред. На эскизе показаны фланцевые присоединения.

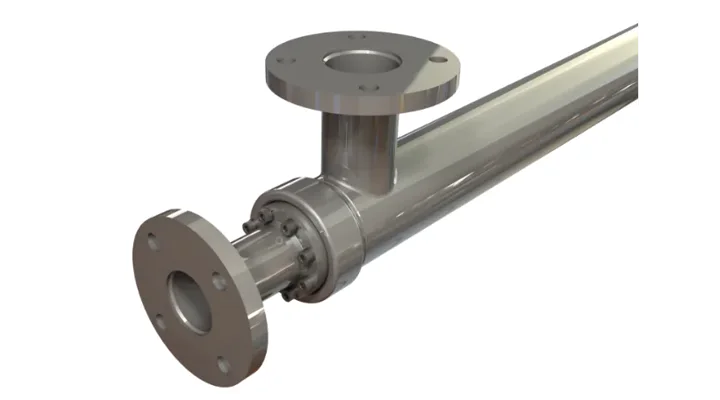

Присоединения крупным планом
Фрагмент исходной модели из презентации. Общий вид выше — иллюстрация; размеры задаются чертежом.
01 Трубчатая линейка

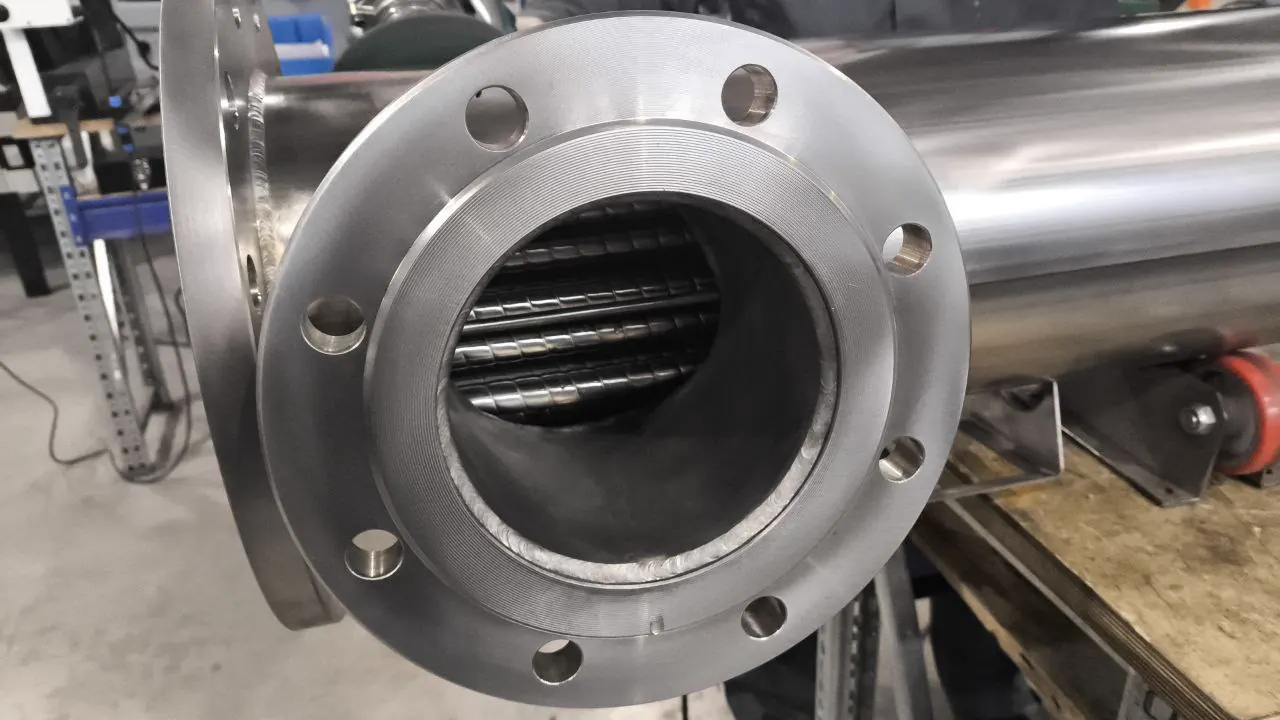

Спиральная накатка
Спиральная накатка
усиливает теплопередачу
Гофрированная внутренняя труба создаёт турбулентность. Это влияет на габариты аппарата, гидравлические потери и загрязнение поверхности.
- 01Спиральная накатка формирует турбулентный поток
- 02Теплопередача растёт при тех же исходных средах
- 03Площадь и длина сокращаются по результату расчёта
- 04Потери давления проверяем по расчётному расходу и допустимой нагрузке на насос
- 05Турбулентность снижает скорость загрязнения поверхности
внутренние трубы
1216182538,550,876,2104129154мм
K / MI / MR / F кожухотрубныеDTA / DTI / DTR труба в трубеAS3 / AS4 кольцевой зазор
DTA · пищевое исполнение
Продуктовая труба с санитарным присоединением. Исполнение выбирают с учётом продукта и способа мойки.

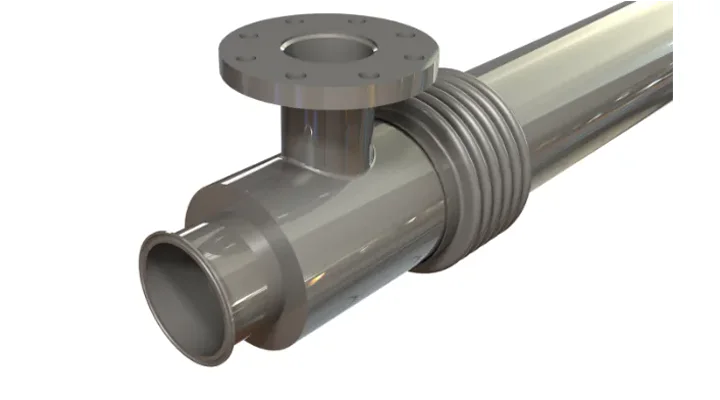

Присоединения крупным планом
Фрагмент исходной модели из презентации. Общий вид выше — иллюстрация; размеры задаются чертежом.

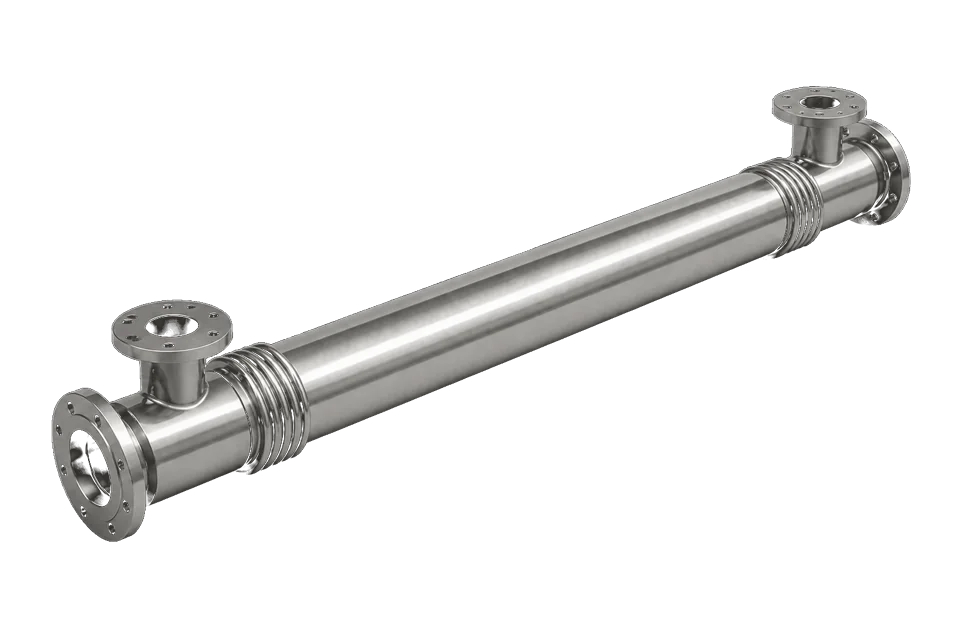

DTR · съёмная внутренняя труба
Разборная конструкция даёт доступ к продуктовой трубе при обслуживании.

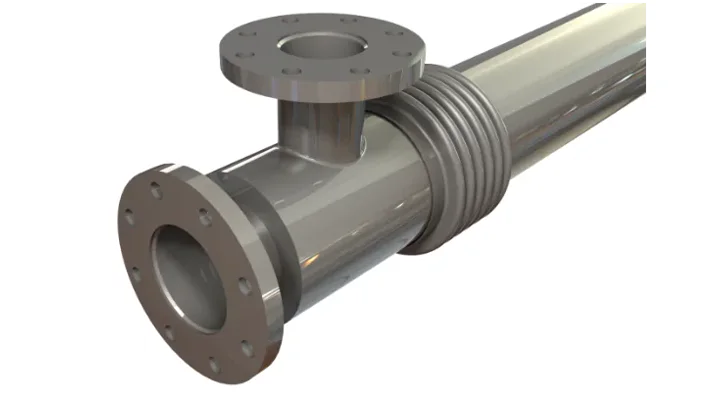

Присоединения крупным планом
Фрагмент исходной модели из презентации. Общий вид выше — иллюстрация; размеры задаются чертежом.
AS3 / AS4 · кольцевой зазор
Продукт проходит в кольцевом канале между двумя потоками теплоносителя.

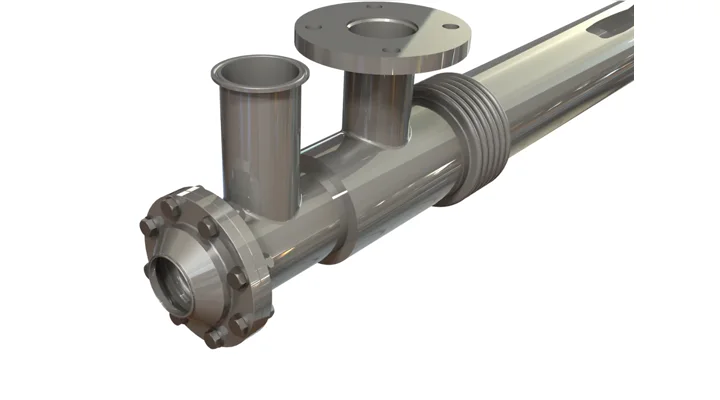

Присоединения крупным планом
Фрагмент исходной модели из презентации. Общий вид выше — иллюстрация; размеры задаются чертежом.
Кожух до 406 мм. Серии K, MI, MR и F — исполнения для промышленных, пищевых и фармацевтических сред. Серия MR — со съёмным трубным пучком. Описание серий K / MI / MR / F
